Brève introduction

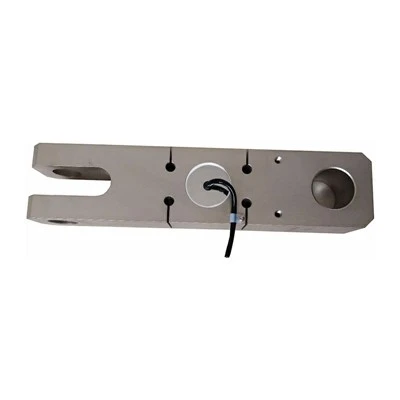

La manille de cellule de pesée est un capteur de pesée forgé en forme de U- conçu pour la mesure de charge suspendue, couramment utilisé dans les ponts-bascules et les équipements de levage.
Fonctionnalité
1. La manille de la cellule de pesée est fabriquée à partir d'acier allié à haute -élasticité pour supporter des forces de traction extrêmes et éviter toute déformation.
2. Les circuits de jauge de contrainte intégrés- fournissent des données de poids précises-en temps réel avec un minimum d'interférences de signal.
3. La manille de la cellule de pesée est équipée de mécanismes de verrouillage à goupille sécurisés pour garantir une fixation stable et un fonctionnement sûr sous des charges dynamiques.
Spécification de base
| Plage de charge | 1-30t |
| Sortie nominale (mV/V) | 1,5 ± 0,1 mV/V |
| Erreur complète | ±0,02 % PE |
| Résistance d'entrée/sortie (Ω) | 765±15/700±5 |
| Longueur de spécification du fil | Φ4 X 0,5 M ou personnalisé sur demande |
| Méthode de câblage | Rouge --------Excitation+ Noir-------Excitation- Vert ----- Signal + Blanc -------Signal- |
Application
La manille de cellule de pesée est utilisée dans les systèmes de manutention de marchandises maritimes pour surveiller le poids des conteneurs soulevés, permettant ainsi le respect des réglementations d'expédition et empêchant la surcharge.
Modèle ZH-Spécifications détaillées CS1
|
Capacité |
1-30t |
Matériel |
Acier allié |
|
Sortie nominale (mV/V) |
1.5±0.1 |
Non-linéarité |
±0,02 % PE |
|
Hystérèse |
±0,02 % PE |
Répétabilité |
±0,01 % PE |
|
Fluage (30 minutes) |
±0,02 % PE |
Solde nul |
±1,00 % PE |
|
Effet de la température sur zéro |
±0,02 % FS/10 degrés |
Effet de la température sur la sortie |
±0,02 % FS/10 degrés |
|
Résistance d'entrée (Ω) |
765±15 |
Résistance de sortie (Ω) |
700±5 |
|
Résistance d'isolation |
Supérieur ou égal à 5000MΩ |
Tension d'excitation |
5V-10V (CC) |
|
Plage de température compensée |
-10~+50 degrés |
Plage de température de fonctionnement |
-20~+60 degrés |
|
Surcharge sûre |
150 % FS |
Chargement de rupture |
200% FS |
|
Câble |
Φ4 X 0.5M Ou personnalisé sur demande |
Code couleur du câble |
Entrée : rouge + noir- Résultat :vert+blanc- |
Schéma de principe
Tableau des tailles spécifiques
|
Charge nominale(t) |
A |
B |
C |
D |
E |
G1*G2 |
H1*H2 |
|
1-3 |
320 |
98 |
110 |
43 |
260 |
60*70 |
74*84 |
|
5 |
375 |
118 |
120 |
54 |
303 |
65*90 |
85*110 |
|
10 |
410 |
133 |
130 |
60 |
325 |
76*110 |
100*130 |
|
20 |
475 |
158 |
148 |
70 |
354 |
80*130 |
110*160 |
|
30 |
566 |
188 |
170 |
80 |
436 |
96*136 |
120*160 |
